- 產品描述
液壓泵站組成及工作原理
液壓泵站是指獨立的液壓裝置，它按主機的要求提供可控制方向、壓力及流量的液壓油，適用于主機與液壓裝置可分離的各種液壓機械上。用戶購買后只要將液壓泵站與主機上的執行機構（油缸或油馬達）用油管連接，液壓機械即可實現各種規定的動作和工作循環。液壓泵站是有電機一泵裝置、集成塊或閥組合、油箱及電氣盒等組合而成。各部件功能為：電機一泵裝置：裝有電機和油泵，是液壓泵站的動力源，將機械能轉換為液壓油的壓力能。集成塊：由液壓閥及通道體組裝而成，對液壓油實行方向、壓力及流量調節。
閥組合：板式閥裝在立板上，板后管連接，與集成塊功能相同。
電氣盒：分兩種形式：一種設置外接引線的端子板，另一種配置了全套控制電器。
液壓泵站的工作原理：電機帶動油泵旋轉，泵從油箱中吸油供油，將機械能轉換為液壓油的壓力能。液壓油通過集成塊（或閥組合）實行方向、壓力及流量調節后，經外接管路至液壓機械的油缸或油馬達中，從而控制執行機構方向的變換、力量的大小及速度的快慢，推動各種液壓機械作功。
液壓泵站結構形式及主要技術參數
結構形式：主要以電機一泵裝置的結構形式、安裝位置及冷卻方式來區分。按電機一泵裝置的結構形式、安裝位置可分三種：
1.上置立式：電機一泵裝置立式安裝在油箱蓋板上，主要用于定量泵系統。
2.上置臥式：電機一泵裝置臥式安裝在油箱蓋板上，主要用于變量泵系統，便于流量調節。
3.旁置式：電機一泵裝置臥式安裝在油箱旁單獨的基礎上，旁置式可裝備備用電機一泵裝置，主要用于油箱大于250升，電機功率大于7.5千瓦的系統。按液壓泵站的冷卻方式可分為兩種： 1.自然冷卻：靠油箱本身與空氣熱交換冷卻，一般用于油箱容積小于250升的系統。 2.強迫冷卻：采用冷卻器進行強制冷卻，一般用于油箱容積大于250升的系統。主要技術參數：油箱的有效儲油量及電機功率。油箱容積共有18種規格，見下表油箱容量規格表（GB2876）（單位：L）
液壓泵站可根據用戶要求及依據工況使用條件做到：
1.按系統配置集成塊。 2.可設置冷卻器、加熱器、儲能器。 3.可設置電氣控制裝置。

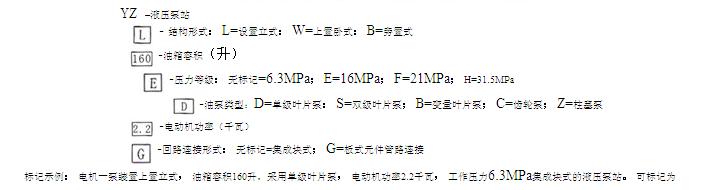

型號選擇
YZL160-D2.2

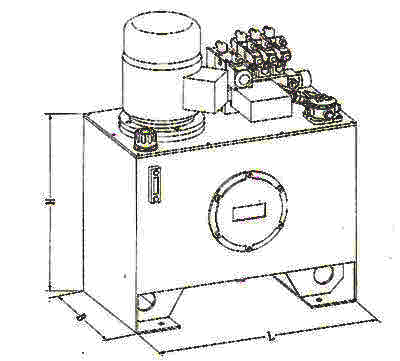

YZL上置立式液壓泵站外形尺寸圖：
油箱容量（L）
L（mm）
B（mm）
H（mm）
25
-
-
-
40
-
-
-
63
-
-
-
100
700
500
520
160
800
600
600
250
900
700
700
400
1000
800
850
630
1200
900
930
800
1300
1000
970
油箱高度尺寸按集成塊多少或電機而定。

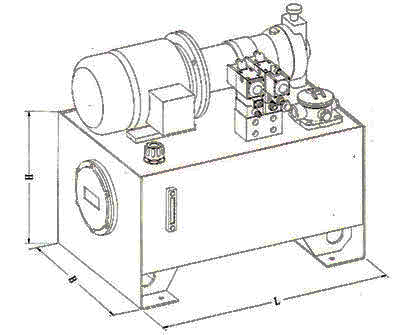

YZW上置臥式液壓泵站外形尺寸圖
油箱容量（L）
L（mm）
B（mm）
H（mm）
100
700
500
520
160
800
600
600
250
900
700
700
400
1000
800
850
油箱高度尺寸按集成塊多少或電機而定。

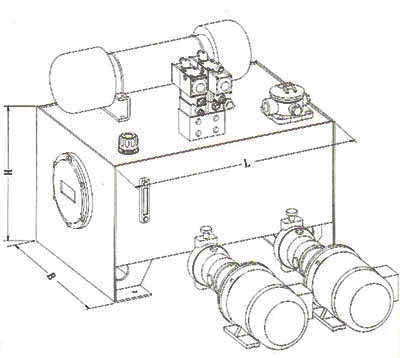

YZB上置臥式液壓泵站外形尺寸圖油箱容量（L）
L（mm）
B（mm）
H（mm）
250
900
700
700
400
1000
800
850
630
1200
900
930
800
1300
1000
970
1000
1400
1100
1080
1250
1400
1100
1180
1600
1600
1200
1180
2000
1800
1300
1300
2500
2000
1400
1300
3200
2200
1500
1400
4000
2500
1500
1500
5000
2500
1800
1500
6300
2800
1800
1600
油箱總高度尺寸按集成塊多少而定，占地按電機一泵裝置大小而定。
YZ系列液壓泵站型號及參數型號
油箱容積（L）
泵站形式
電機功率（KW）
油泵壓力（MPa）
型號
油箱容積（L）
泵站形式
電機功率（KW）
油泵壓力（MPa）
YZL25-D0.55
25
上置立式
0.55
6.3
YZB1000H-Z30*2
1000
旁置式
30*2
32
YZL40-D0.55
40
0.55
YZB1000F-Z30*2
20
YZL40-D0.75
0.75
YZB1000E-C30*2
16
YZL63-D0.75
63
0.75
YZB1250-D11
1250
11
6.3
YZL63-D1.1
1.1
YZB1250-D13
13
YZL63-S1.5
1.5
YZB1250-D15
15
YZL100-D1.1
100
1.1
YZB1250H-Z(30+40)
30+40
32
YZL100-D1.5
1.5
YZB1250F- Z(30+40)
20
YZL100-S1.5
1.5
YZB1250E- C(30+40)
16
YZL100-S2.2
2.2
YZB1600-D13
1600
13
6.3
YZW100-B2.2
上置臥式
2.2
YZB1600-D15
15
YZL160-D1.1
160
上置立式
1.1
YZB1600-D18.5
18.5
YZL160-D1.5
1.5
YZB1600H-Z40*2
40*2
32
YZL160-D2.2
2.2
YZB1600F- Z40*2
20
YZL160-D3
3
YZB1600E- C40*2
16
YZL160-S3
3
YZB2000-D15
2000
15
6.3
YZW160-B2.2
上置臥式
2.2
YZB2000-D18.5
18.5
YZW160-B3
3
YZB2000-D22
22
YZL250-D1.5
250
上置立式
1.5
YZB2000H- Z40*3
40*3
32
YZL250-D2.2
2.2
YZB2000F- Z40*3
20
YZL250-D3
3
YZB2000E- C40*3
16
YZL250-S3
3
YZB2500-D18.5
2500
18.5
6.3
YZL250-S4
4
YZB2500-D22
22
YZW250-B3
上置臥式
3
YZB2500-D13*4
13*2
YZW250-B4
4
YZB2500H- Z40*4
40*4
32
YZB250H-Z13
旁置式
13
32
YZB2500F- Z40*4
20
YZB250F-Z13
20
YZB2500E- C40*4
16
YZB250E-C13
16
YZB3200-D22
3200
22
6.3
YZL400-D2.2
400
上置立式
2.2
6.3
YZB3200-D13*2
13*2
YZL400-D3
3
YZB3200-D15*2
15*2
YZL400-D4
4
YZB3200H-Z75*3
75*3
32
YZL400-S4
4
YZB3200F-Z2275*3
20
YZL400-S5.5
5.5
YZB3200E-C75*3
16
YZW400-B4
上置臥式
4
YZB4000-D13*2
4000
13*2
6.3
YZW400-B5.5
5.5
YZB4000-D15*2
15*2
YZB400H-Z18.5
旁置式
18.5
32
YZB4000-D(15+18.5)
15+18.5
YZB400F-Z18.5
20
YZB4000H-Z75*4
75*4
32
YZB400E-C18.5
16
YZB4000F- Z75*4
20
YZL630-D5.5
630
上置立式
5.5
6.3
YZB4000E- C75*4
16
YZL630-D7.5
7.5
YZB5000-D15*2
5000
15*2
6.3
YZB630H-Z30
旁置式
30
32
YZB5000-D(15+18.5)
15+18.5
YZB630F- Z30
20
YZB5000-D18.5*2
18.5*2
YZB630E-C30
16
YZB5000H-Z75*5
75*5
32
YZL800-D7.5
800
上置立式
7.5
6.3
YZB5000F- Z75*5
20
YZL800-D11
11
YZB5000E- C75*5
16
YZB800H-Z40
旁置式
40
32
YZB6300-D(15+18.5)
6300
15+18.5
6.3
YZB800H-Z40
20
YZB6300-D18.5*2
18.5*2
YZB800H-C40
16
YZB6300-D15*3
15*3
YZB1000-D7.5
1000
7.5
6.3
YZB6300H-Z75*6
75*6
32
YZB1000-D11
11
YZB6300F-Z75*6
20
YZB1000-D13
13
YZB6300E-C75*6
16
YZ系列液壓泵站使用調整要點
1.液壓泵站用油及工作條件推薦采用32#和46#抗磨液壓油。最適宜的油溫為30~33oC，當油溫低于15oC或大于60oC時禁止運行，為調節油溫可事先加熱或冷卻。液壓油一般使用1~6個月應更換一次，并清洗油箱，去除污垢塵埃。液壓轉動最忌諱油液變臟變質，否則塵埃糊吸油過濾器上，產生噪音加劇，使油泵壽命降低，所以要經常保持油液潔凈。
2.外接控制線引入及閥控制電壓外接電氣控制線由電氣盒引入，請?zhí)貏e注意電機轉向應與油泵上所標識的箭頭方向一致。電池閥的控制電壓：交流電池鐵一般為~220V，直流電池鐵為24V，控制電壓必須與電池鐵標牌所示的相一致。對于帶記憶元件的電池閥應短時通電。
3.油泵電機的啟動液壓泵站的油泵電機啟動與其他機械一樣，要求空載（卸荷）啟動，待短暫運行后，再行加載工作，一般情況下，工作過程中不宜頻繁啟、閉電機。在低溫啟動時，需調整溢流閥為1/2的額定壓力，再反復點動電機，使溢流閥全溢流，給液壓油加溫，待溫度升高至20oC左右，再投入正常運行。（有加熱器的可直接加熱升溫）。
4.一般配機調整順序
（1）將液壓泵站擦拭清理干凈后安裝，用地腳螺釘固定（小容量液壓泵站可直接放在地板上）調平清洗后注油。
（2）參照液壓原理和液壓管路圖鋪設管路。
（3）參照電氣原理圖引入電氣控制線
（4）將全部壓力閥調節手柄放松（一般為逆時針旋轉），點動電機，檢查轉向，確保轉向正確。
（5）啟動電機，對于定量泵系統需調節溢流閥，對于變量泵先調節流量再調節溢流閥至系統使用壓力，注意消除外接管路漏油。
（6）依次調整壓力閥，流量閥到規定狀態，，手動電磁換向閥，檢查執行機構動作是否正確。
（7）用電氣調試循環，檢查主機動作是否正常。
（8）調試電氣、液壓擋鐵至規定位置，確保行程發信。
（9）用電氣調試循環，調節流量閥，保證運行速度，完成規定循環。
（10）用電氣半自動循環，連續運行半小時，確認無誤，力量、速度滿足要求，即可投入半自動或自動循環正常工作。
