- 產品描述
HSG型工程機械液壓缸

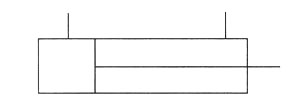

一.圓形符號
二.使用范圍 HSG系列雙作用單活塞桿式液壓缸，式液壓系統中作往復運動的執行機構。其結構簡單，工作可靠，裝拆方便，易于維修，可帶緩沖裝置及連接方式多樣等特點。除適用于工程機械外，也適用于起重運輸機械、礦山機械、建筑機械、車輛、船舶、冶金及其他機械等。

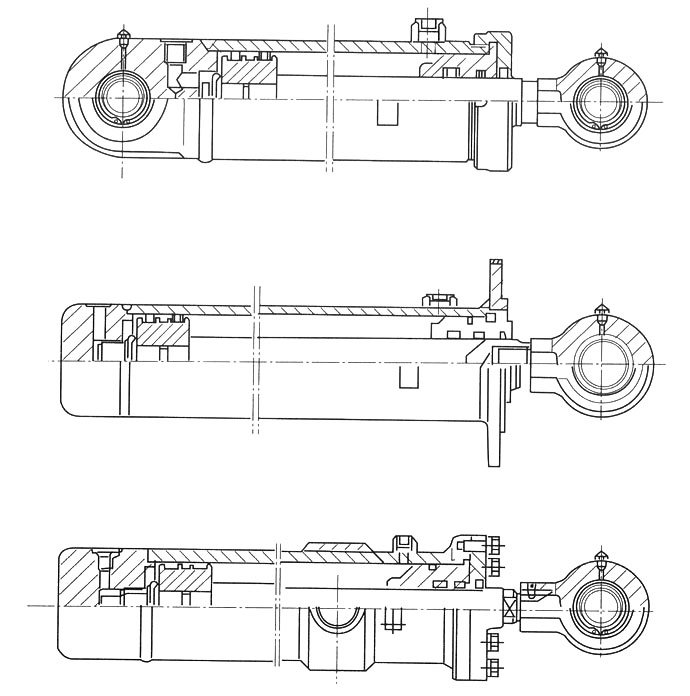

三.結構示意圖

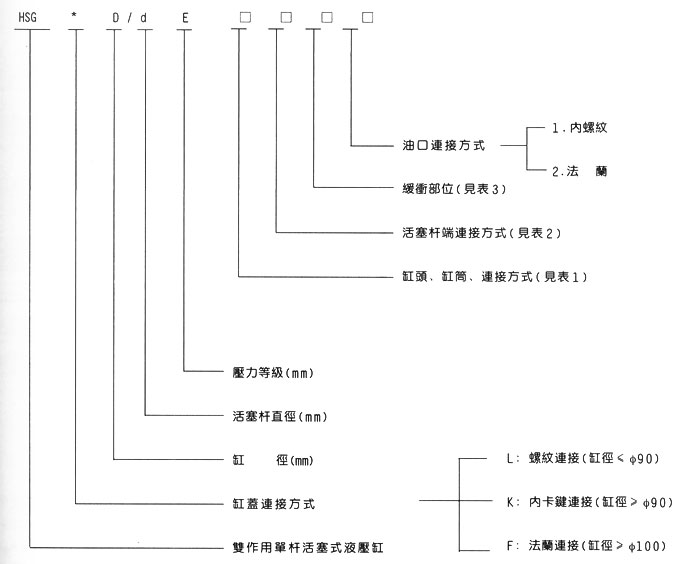

四.型號意義
缸頭、缸筒連接方式編號
連接方式
備注
1
缸頭耳環帶襯套
2
缸頭耳環裝關節軸承
3
較軸
用于缸徑D≥Ф80的液壓缸
4
端部法蘭
5
中部法蘭
五.活塞桿端連接方式表編號
連接方式
備注
1
桿端外螺紋
2
桿端內螺紋
用于缸徑在≥Ф63
3
桿端外螺紋桿頭耳環帶襯套
4
桿端內螺紋桿頭耳環帶襯套
用于缸徑在≥Ф63
5
桿端外螺紋桿頭耳環裝關節軸承
6
桿端內螺紋桿頭耳環裝關節軸承
用于缸徑在≥Ф63
7
整體活塞耳環帶襯套
8
整體式活塞桿耳環裝關節軸承
9
桿端為光孔
缸徑Ф80≤DФ≤220的液壓缸
六.緩沖部位表編號
部位
備注
0
不帶緩沖
40、50、63缸徑不帶緩沖
1
兩端帶緩沖
2
缸頭帶緩沖
速比ψ=2時只有缸端帶緩沖
3
桿頭端帶緩沖
七.性能參數型號
公稱壓力（MPa）
缸徑
速比ψ
非鉸軸中法蘭連接的最小行程
缸蓋連接型號
1.46
2
螺紋
內卡鍵
法蘭
桿徑
最大行程
桿徑
最大行程
HSGL40/dE
16
40
22
400
25Δ
480
不限
HSGL50/dE
50
28
500
32Δ
600
HSGL63/dE
63
35
630
45
750
HSGL80/dE
HSGK80/dE
80
45
800
55
950
30
HSGL90/dE
HSGK90/dE
90
50
900
63
1080
40
HSGK100/dE
HSGF100/dE
100
55
1000
70
1200
40
HSGK110/dE
HSGF110/dE
110
63
1100
80
1320
45
HSGK125/dE
HSGF125/dE
125
70
1250
90
1500
45
HSGK140/dE
HSGF140/dE
140
80
1400
100
1680
50
HSGK150/dE
HSGF150/dE
150
85
1500
105
1800
55
HSGK160/dE
HSGF160/dE
160
90
1600
110
1900
55
HSGK180/dE
HSGF180/dE
180
100
1800
125
2150
55
HSGK200/dE
HSGF200/dE
200
110
2000
140
2400
60
HSGK220/dE
HSGF220/dE
220
125
2200
160
2640
60
HSGK250/dE
HSGF250/dE
250
140
2500
180
3000
60
HSGF320/dE
320
180
3200
220
3840
60
使用要求：
1.液壓缸使用的油液必須保持干凈、清潔、定期檢查、更換，系統內須設慮油裝置。
2.本液壓缸本身沒有排氣裝置，用戶在系統上應考慮排氣裝置以防液壓缸在進行中產生爬行氣穴等不良現象。
3.滑動部分的密封件是易損件，用戶應準備一些備件，以便及時更換。
4.液壓缸使用時應負荷作用在液壓缸的中心線上，避免承受較大的偏心載荷，長行程的液壓缸必要時可加中間支承，以防軸線彎曲變形。
5.液壓缸長期不用，最好每半年讓其正常動作數次。
6.使用介質溫度范圍-20~+80℃.
7.活塞桿伸出參考速度7.2m/min。
8.液壓缸命名用油液運動粘度20~32mm2/s。
注:1.速比ψ，系指活塞有效面積興活塞桿腔有效面積之比。
2.帶有Δ者為ψ=1.7
3.最大行程原則上是：ψ=1.46時，S=10D，ψ=2時，S=12D，式中：S – 行程，D – 缸徑
4.用戶所需行程大于表中規定的最大行程時，應通過雙方協商解決。 5.1MPa約等于10kgf/cm2。
八.液壓缸密封件配套表
缸徑D
桿徑d
YJ326-87
GB1235-76
YJ352-87
YJ324-87
Yx形密封圈
擋圈
0形密封圈
G形密封圈
K形塵圈
橡膠1-3
MC尼龍6
橡膠1-3
40
22
D40
d22
A40*1.5
B22*1.5
40*3.1
16*2.4
G22
K22
25
d25
B22*1.5
G25
K25
50
28
D50
d28
A50*1.5
B28*1.5
50*3.1
20*2.4
G28
K28
32
d32
B32*1.5
G32
K32
63
35
D63
d35
A63*2
B35*1.5
63*3.1
28*3.1
G35
K35
45
d45
B45*1.5
G45
K45
80
45
D80
d45
A80*2
B45*1.5
80*3.1
32*3.1
G45
K45
55
d55
B55*1.5
G55h
K55
90
50
D90
d50
A90*2
B50*1.5
90*3.1
35*3.1
G50
K50
63
d63
B63*2
G63h
K63h
100
55
D100
d55
A100*2
B55*2
100*3.1
40*3.1
G55h
K55
70
d70
B70*2
G70h
K70h
110
63
D110
d63
A110*2
B63*2
110*3.1
45*3.1
G63h
K63h
80
d80
B80*2
G80h
K80h
125
70
D125
d70
A125*2
B70*2
125*3.1
50*3.1
G70h
K70h
90
d90
B90*2
G90
K90
140
80
D140
d80
A140*2
B80*2
140*3.1
60*3.1
G80h
K80h
100
d100
B100*2
G100h
K100h
150
85
D40
d85
A150*2
B85*2
150*3.1
65*3.1
G85
K85
105
d105
B105*2
G105
K105
160
90
D160
d90
A160*2
B90*2
160*3.1
70*3.1
G90
K90
110
d110
B110*2
G110
K110
180
100
D180
d100
A180*2.5
B100*2
180*5.7
80*3.1
G100h
K100h
125
d125
B125*2
G125
K125
200
110
D200
d110
A200*2.5
B110*2
200*5.7
90*3.1
G110
K110
140
d140
B140*2
G140
K140
220
125
D220
d125
A220*2.5
B125*2
220*5.7
100*5.7
G125
K125
160
d160
B160*2
G160
K160
250
140
D250
d140
A250*2.5
B140*2
250*5.7
110*5.7
G140
K140
180
d180
B180*2.5
G180
K180
320
180
D320
d180
A320*2.5
B180*2
320*5.7
150*5.7
G180
K180
220
d220
B220*2.5
G220
K220
注：1.表中YJ※※※-87為本廠標準。
2.表中1.3.5項為孔用密封件，其余為軸用密封件。
3.用戶根據需要，對照“型號說明”寫出連接方式編號（即“型號說明”中最后4為數字）然后按活塞桿端得連接方式查閱圖一至圖四，確定需要的結構形式，缸徑、速比行程，查閱表6至表9，確定外形安裝連接尺寸，需要活塞桿端連接方式1、2種結構形式，只需要將3、4項中的耳環去掉即可。

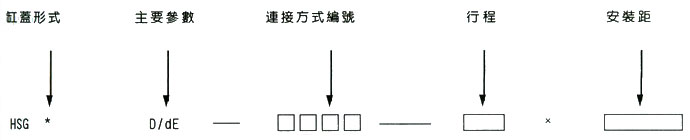

4.訂貨時應寫出完整的型號及行程、安裝距。
注：用戶所需安裝距，不相同時則必須寫出安裝距，安裝距L37、L36、L34只給出了選擇范圍，用戶選用時，應在表6至表9中規定范圍。
舉例： 某用戶需要的液壓缸，缸蓋連接方式為內卡鍵，缸筒為鉸軸連接，活塞桿端為外螺紋桿頭耳環帶襯套，缸頭端帶緩沖，油口連接方式為內螺紋，缸徑為ф100，桿徑為ф55，行程為1000，安裝距L33=800，其訂貨用的型號及行程安裝距為：
3.選型核對：
用戶選型完后，請將選用的主參數（缸徑、活塞桿徑）及連接方式與規格表進行核對，以免選型差錯。
